BDRL-RGBW170/35系列
产品特性
ü 通过R/G/B/W复合光,并以不同的方向照射到被测物PCB上,在彩色摄像机下可以
看到PCB板上焊锡二维图像的三维信息。
典型应用
Ø 应用于表面组装技术（SMT）中的自动光学检测（AOI）。
型号说明

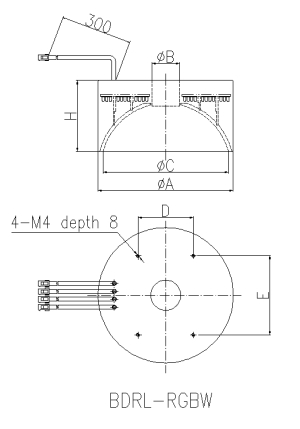

外形尺寸
技术参数
|
型 号 |
颜 色 |
电压/功耗 |
相关尺寸 |
|
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
H(mm) |
|
BDRL-RGBW170/35 |
●/●/●/○ |
R: 24V/7.68W |
171 |
35 |
158.5 |
70 |
100 |
90 |
|
G: 24V/9.98W |
|
B: 24V/15.74W |
|
W: 24V/3.46W |
|
BDRL-RGB170/35 |
●/●/● |
R: 24V/7.68W |
171 |
35 |
158.5 |
70 |
100 |
90 |
|
G: 24V/13.44W |
|
B: 24V/15.74W |
※相关尺寸未注明均为毫米单位。
可根据客户的要求,根据被测物体的特征、工作距离、照射角度、视野定制不同的LED光源。
|
| |
|
|
