BDAL系列
产品特性
ü 用高密的LED阵列排放在电路板上，形成高亮度的输出，直接照射在被测物体上。也可以以一定角度照射被测物。
ü 符合欧盟RoHS指令。
典型应用
Ø LCD缺陷的检测
Ø 液晶文字的检测
Ø 形状的辨别
Ø 标签检测
型号说明

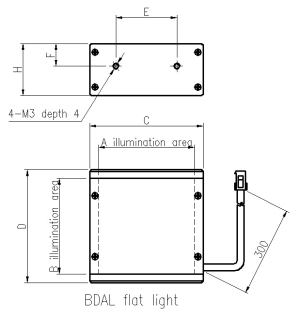

外形尺寸
技术参数
|
型 号 |
颜 色 |
电压/功耗 |
发光面尺寸 |
外形尺寸 |
|
A |
B |
C |
D |
E |
F |
H |
|
BDAL-R(IR)30/30 |
●/● |
12V/1.6W |
30 |
30 |
40 |
40 |
20 |
13 |
30 |
|
BDAL-W(B/G)30/30 |
○/●/● |
24V/2.4W |
30 |
30 |
40 |
40 |
20 |
13 |
30 |
|
DAL BDAL-R(IR)55/55 |
●/● |
12V/6.3W |
55 |
55 |
65 |
65 |
35 |
13 |
30 |
|
BDAL-W(B/G)55/55 |
○/●/● |
24V/9.2W |
55 |
55 |
65 |
65 |
35 |
13 |
30 |
|
BDAL-R(IR)85/85 |
●/● |
12V/14.0W |
85 |
85 |
95 |
95 |
60 |
13 |
30 |
|
BDAL-W(B/G)85/85 |
○/●/● |
24V/20.1W |
85 |
85 |
95 |
95 |
60 |
13 |
30 |
※相关尺寸未注明均为毫米单位。
可根据客户的要求,根据被测物体的特征、工作距离、照射角度、视野定制不同的LED光源。
|
| |
|
|
