产品特性
ü 高亮度大密度的LED阵列置于紧凑的条形结构中，它可提供任何角度的倾斜照明光。
ü 涵盖全波长范围(UV光源需订制)。
ü 符合欧盟CE标准及RoHS指令。
ü 具有从3排到6排的LED列阵，适应各种不同应用场合。
典型应用
Ø LCD缺陷的检测
Ø 包装文字检测
Ø 包装膜破损检测
Ø 纸张质量检测
Ø 常规印刷质量检测
Ø 制造物裂纹的检测
Ø 电子部件的形状识别和大小的测量
Ø 各种线阵检测
Ø 代换直型日光灯管，具有比日光灯管超长的使用寿命
型号说明

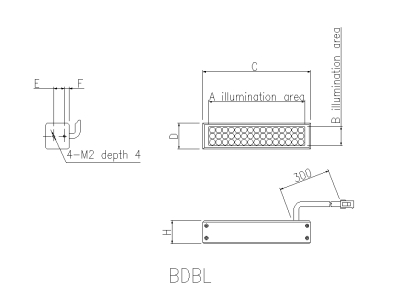

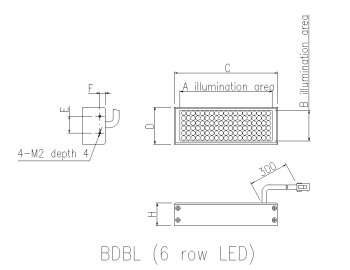

外形尺寸
技术参数
|
型 号 |
颜 色 |
电压/功耗 |
LED排数 |
发光面尺寸 |
外形尺寸 |
|
A |
B |
C |
D |
E |
F |
H |
|
BDBL-R(IR)33/16 |
●/● |
12V/0.96W |
3 |
33 |
16 |
43 |
22.3 |
9 |
4 |
20 |
|
BDBL-W(B/G)33/16 |
○/●/● |
24V/1.54W |
3 |
33 |
16 |
43 |
22.3 |
9 |
4 |
20 |
|
BDBL-R(IR)41/16 |
●/● |
12V/1.2W |
3 |
41 |
16 |
51 |
22.3 |
9 |
4 |
20 |
|
BDBL-R(IR)41/16H |
●/● |
24V/1.44W |
3 |
41 |
16 |
51 |
22.3 |
9 |
4 |
20 |
|
BDBL-W(B/G)41/16 |
○/●/● |
24V/1.92W |
3 |
41 |
16 |
51 |
22.3 |
9 |
4 |
20 |
|
BDBL-R(IR)82/16 |
●/● |
12V/2.4W |
3 |
82 |
16 |
92 |
22.3 |
9 |
4 |
20 |
|
BDBL-R(IR)82/16H |
●/● |
24V/2.88W |
3 |
82 |
16 |
92 |
22.3 |
9 |
4 |
20 |
|
BDBL-W(B/G)82/16 |
○/●/● |
24V/3.84W |
3 |
82 |
16 |
92 |
22.3 |
9 |
4 |
20 |
|
BDBL-R(IR)82/27 |
●/● |
12V/4.8W |
6 |
82 |
27 |
92 |
33 |
15 |
5 |
20 |
|
BDBL-R(IR)82/27H |
●/● |
24V/5.76W |
6 |
82 |
27 |
92 |
33 |
15 |
5 |
20 |
|
BDBL-W(B/G)82/27 |
○/●/● |
24V/7.68W |
6 |
82 |
27 |
92 |
33 |
15 |
5 |
20 |
|
BDBL-R(IR)131/16 |
●/● |
12V/3.84W |
3 |
131 |
16 |
141 |
22.3 |
9 |
4 |
20 |
|
BDBL-W(B/G)131/16 |
○/●/● |
24V/6.15W |
3 |
131 |
16 |
141 |
22.3 |
9 |
4 |
20 |
|
BDBL-R(IR)148/16 |
●/● |
12V/4.32W |
3 |
148 |
16 |
158 |
22.3 |
9 |
4 |
20 |
|
BDBL-R(IR)148/16H |
●/● |
24V/5.76W |
3 |
148 |
16 |
158 |
22.3 |
9 |
4 |
20 |
|
BDBL-W(B/G)148/16 |
○/●/● |
24V/6.91W |
3 |
148 |
16 |
158 |
22.3 |
9 |
4 |
20 |
|
BDBL-R(IR)181/16 |
●/● |
12V/5.28W |
3 |
181 |
16 |
191 |
22.3 |
9 |
4 |
20 |
|
BDBL-W(B/G)181/16 |
○/●/● |
24V/8.45W |
3 |
181 |
16 |
191 |
22.3 |
9 |
4 |
20 |
|
BDBL-R(IR)196/16 |
●/● |
12V/5.76W |
3 |
196 |
16 |
207 |
22.3 |
9 |
4 |
20 |
|
BDBL-R(IR)196/16H |
●/● |
24V/7.68W |
3 |
196 |
16 |
207 |
22.3 |
9 |
4 |
20 |
|
BDBL-W(B/G)196/16 |
○/●/● |
24V/9.22W |
3 |
196 |
16 |
207 |
22.3 |
9 |
4 |
20 |
|
BDBL-R(IR)300/16 |
●/● |
12V/8.88W |
3 |
303.8 |
16 |
314 |
22.3 |
9 |
4 |
20 |
|
BDBL-R(IR)300/16H |
●/● |
24V/11.52W |
3 |
303.8 |
16 |
314 |
22.3 |
9 |
4 |
20 |
|
BDBL-W(B/G)300/16 |
○/●/● |
24V/14.21W |
3 |
303.8 |
16 |
314 |
22.3 |
9 |
4 |
20 |
※相关尺寸未注明均为毫米单位。
可根据客户的要求,根据被测物体的特征、工作距离、照射角度、视野定制不同的LED光源。
