BDRL-E系列
产品特性
ü 高亮度和高密度光输出,产生逼真的图像。
ü 高亮度、高密度的LED阵列排列在环形线路板结构中,在光源中心区域产生
高亮度的光。
ü 涵盖全波长范围。
ü 符合欧盟CE标准及RoHS指令。
ü elit™系列具有更高的性能价格比。
典型应用
Ø 检测IC芯片上的印刷字符
Ø 检测印刷电路板上的零件
Ø 检测塑料盖上的污点
Ø 标签检测
Ø 塑料或铝制容器的检测
型号说明

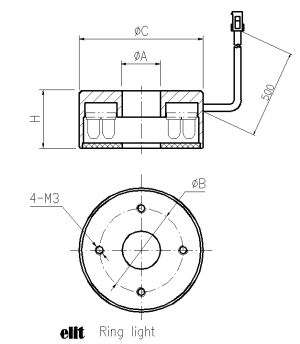

外形尺寸
elit™系列产品采用5mm LED颗粒制造。配合匀光技术应用，在光源实用性，稳定性和价格之间达成了优化的平衡。适合于众多工业检测应用。
技术参数
|
型 号 |
颜 色 |
电压/功耗 |
LED排数 |
发光角度 |
相关尺寸 |
|
A(mm) |
B(mm) |
C(mm) |
H(mm) |
|
BDRL-E-R(IR)70 |
●/● |
12V/2.16W |
2 |
0° |
40 |
55 |
72 |
26 |
|
BDRL-E-R(IR)70H |
●/● |
24V/2.88W |
2 |
0° |
40 |
55 |
72 |
26 |
|
BDRL-E-W(B/G)70 |
○/●/● |
24V/3.46W |
2 |
0° |
40 |
55 |
72 |
26 |
|
BDRL-E-R(IR)100 |
●/● |
12V/3.6W |
2 |
0° |
69 |
85 |
102 |
26 |
|
BDRL-E-R(IR)100H |
●/● |
24V/4.8W |
2 |
0° |
69 |
85 |
102 |
26 |
|
BDRL-E-W(B/G)100 |
○/●/● |
24V/5.76W |
2 |
0° |
69 |
85 |
102 |
26 |
|
BDRL-E-R(IR)130 |
●/● |
12V/8.16W |
4 |
0° |
69 |
100 |
131 |
29 |
|
BDRL-E-R(IR)130H |
●/● |
24V/10.56W |
4 |
0° |
69 |
100 |
131 |
29 |
|
BDRL-E-W(B/G)130 |
○/●/● |
24V/13.1W |
4 |
0° |
69 |
100 |
131 |
29 |
※相关尺寸未注明均为毫米单位。
可根据客户的要求,根据被测物体的特征、工作距离、照射角度、视野定制不同的LED光源。
|
| |
|
|
